Logický pulsar je užitečný nástroj, pokud pracujete s logickými obvody. Umožňuje vyslat impuls na konkrétní

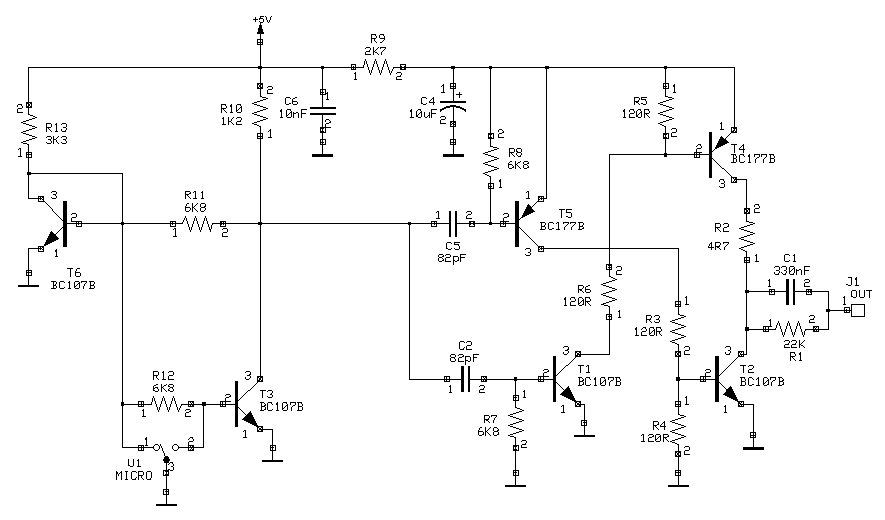

místo v testovaném zařízení. Následující schema - obr. 1,
ukazuje logický pulsar sestavený z několika tranzistorů. Zapojení pracuje v obvyklých napětích pro úrovně TTL
i CMOS podle připojeného napájení.
